工作原理
冷卻器是一個獨立的冷卻部件，它與電機安裝成一個整體，形成一個封閉的冷卻系統，通過循環風機和冷卻風機運轉使電機內部的熱空氣經過冷卻管不斷地被外界冷空氣冷卻，從而保證電棒同在額定工況下安全可靠運行。
結構及工藝特點

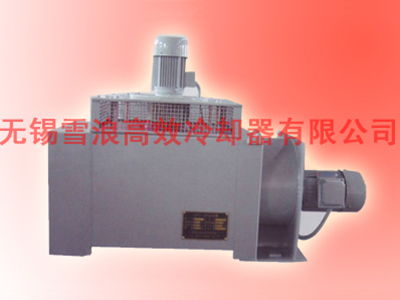

AAL背包式空氣---空氣冷卻器主要由通風箱、循環風機、冷卻風機、冷卻器等組成。循環風機是將電機內部的熱空氣送入冷卻器進行冷卻。冷卻后的空氣再送入電機。冷卻風機安裝在背包的頂部。環境空氣經過冷卻管后排向外面。這種結構可使用內部的熱空氣被冷卻管吸收后冷卻效果更快。
1、冷卻管根據換熱需要采用M型或矩形排列，冷卻管采用鋁管或銅墻鐵壁管，以保證冷卻器良好的換熱性能和防腐能力。
2、空氣動國采用低噪音離心風機，其空氣動國性能曲線平坦、高效區域?qū)?、噪音低?br />
3、配套直流電機的背包冷卻器內部裝有平板過濾器，過濾風路中的碳粉，過濾效率高、風阻小。
4、循環風機、冷卻風機、平板過濾器采用抽屜式結構，維護保養更方便。
5、背包冷卻器根據需要可立式、臥式安裝。
